一、产品简介

　　GY-LL-W型微波固体流量开关，是基于多普勒效应的物理原理，由我公司研发生产。可以安装在管道内、输送皮带上、落料挡板、斗式提升机、溜槽、风力输送机、振动槽或类似的传送设施上的有料流/无料流的探测。该设备可以提前发现粉料、碎屑、小球状、颗粒状运输或进料过程中的流动问题。有助于避免由于管道堵塞导致的各种严重问题，物料损失或系统的其他技术问题。

　　应用领域：饲料行业、玻璃行业、合成材料、建筑行业、冶金行业、纺织行业、陶瓷行业、制药行业、污水处理、化工行业、电力行业、环保行业、食品行业、橡胶行业等。

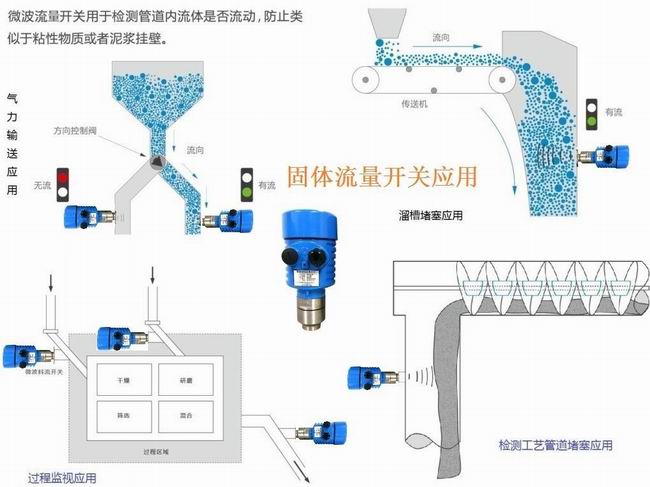

　　典型应用：

　　气动溜槽水泥有流无流检测；

　　监测水泥厂中生料预热器的输送情况；

　　监测自由落体饲料的流动；

　　气体上升管道的二次燃料料流监测；

　　监测石膏厂中螺旋给料机下料情况；

　　高炉喷煤流动测量；

　　自由落体甜菜浆粉尘料流监控等。

　　二、工作原理

　　基于微波多普勒原理，监测介质浓度及堵管情况。微波在发射和接收过程中，发射的微波穿过被测介质而造成损耗，损耗与被测介质浓度成正比；由于被测介质的流速，会使发射波和接收波之间存在多普勒频移，微波损耗越大，则介质浓度越高；所以计算得到介质流速，从而自动补偿了流速对浓度的影响。

　　三、产品特点

　　结构紧凑，易于安装；

　　非接触测量，使用寿命长；

　　在线监测固体物料的传送过程；

　　适用于所有流动固体物料；

　　经多普勒频率位移，自动补充流速对浓度的影响。

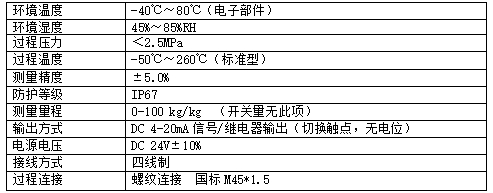

　　四、技术指标

　　五、接线方式

　　GY-LL-W型微波固体流量开关的模拟量输出可与任何DC 4-20mA输入的指示、记录与调节仪表、PLC、DCS及计算机等组成系统，24VDC电源由外部提供；GY-LL-W型微波固体流量开关开关量输出有：常开触点和常闭触点，无电位继电器输出。

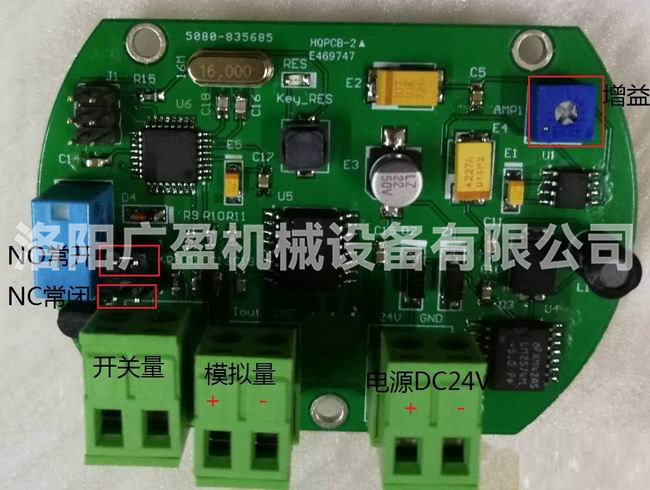

　　六、调试

　　1.电源接口：变送器供电电源的接线端子，供电电压为24VDC，电源有正负极，请根据变送器板指示接线。

　　2.模拟量接线口：变送器4-20mA模拟量输出接线端子，请根据变送器板指示接线。

　　只要开关量信号的无此接线端子。

　　3.开关量接口：变送器无源开关量触点，根据现场需要选择常开触点或常闭触点；当选择常开触点时，NO插针断开，NC插针短接，当选择常闭触点时，NC插针断开，NO插针短接。

　　出厂默认常闭触点。

　　4.增益：根据现场情况调节增益，当有（无）料流时，调节增益使继电器动作，进而联动报警器或其他设备。

　　增益调节—顺时针变大，逆时针变小。

　　5.无特殊情况开关量报警值设为10%FS，出厂时可根据现场情况设置。

　　七、安装注意事项

　　1.安装位置

　　①远离弯管、节流装置、进料口、出料口等，以便保持流场的稳定性。

　　②安装位置选择在直管段，要求距离前端5D（被测管径），距离后端3D为佳。

　　③微波固体流量开关尽量不要向下安装；安装位置尽量选择防雨，做好防护措施。

　　2.安装方式

　　在被检测管道开孔φ40-50mm，然后将安装底座焊接在开孔处，将固体流量开关螺纹连接在安装底座上，若有积灰现象，可以调整适当角度倾斜安装，如下图所示；或在被检测管道上开一个大于φ40-50mm的孔，然后将微波固体流量开关固定起来，微波源对准被开孔的中心位置。

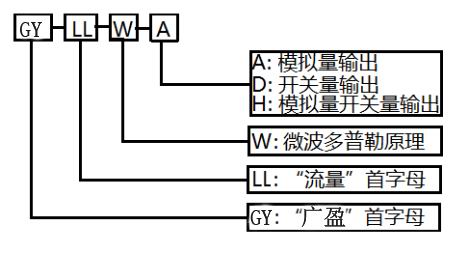

　　八、选型指南

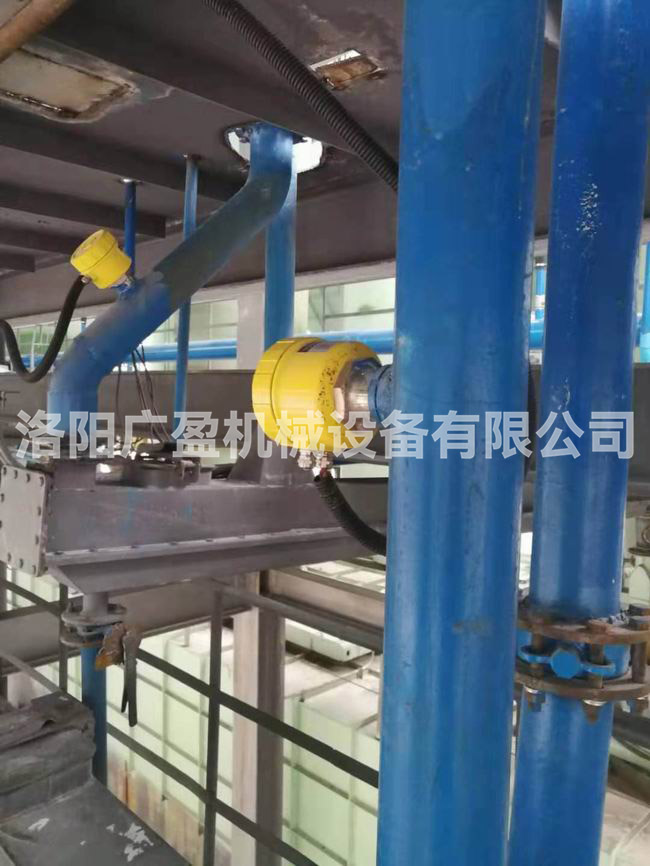

　　九、应用场所示例
